10. Graphiques Mekko

Un graphique Mekko (parfois aussi appelé graphique marimekko) est un graphique empilé en deux dimensions. En plus de la variation des hauteurs de segment sur un graphique empilé classique, un graphique Mekko permet également de varier les largeurs de colonne.

Les largeurs de colonne sont adaptées pour que la largeur totale corresponde à la largeur de graphique désirée. Afin de préserver l'équilibre visuel entre les largeurs des différentes colonnes, il n'y a aucun écart entre les colonnes dans un graphique Mekko.

En fait, la ligne de référence d'un graphique Mekko est un axe de valeurs complet. Vous pouvez le sélectionner à l'aide de la souris et utiliser son menu contextuel afin d'ajouter des graduations, des libellés de graduation et un titre d'axe (voir Axe de valeurs). Si vous avez activé les graduations pour la ligne de référence, vous pouvez utiliser la barre d'outils flottante de l'axe pour basculer entre les valeurs absolues et en pourcentage.

Un graphique Mekko peut également être agrémenté de certaines des caractéristiques décrites dans Échelles et axes et Flèches et valeurs. Les libellés du graphique Mekko prennent en charge la propriété de contenu de libellé, qui permet de choisir d’afficher des valeurs absolues, des pourcentages ou les deux (Contenu des libellés).

10.1

Graphique Mekko avec axe %

10.2

Graphique Mekko avec unités

10.3

Ligne supérieure

10.4

Série Autre

10.1 Graphique Mekko avec axe %

Icône dans le menu Éléments:

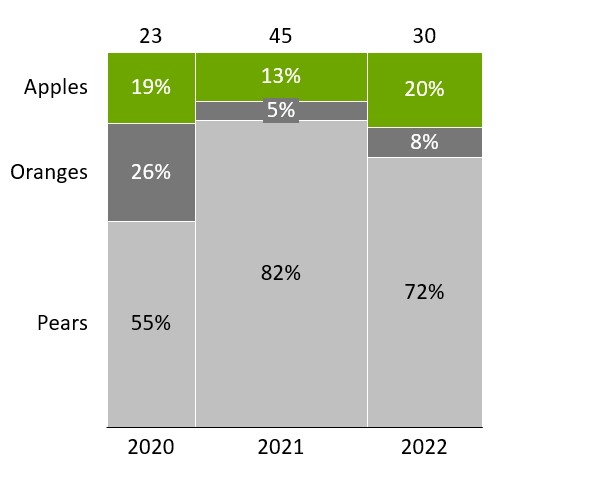

Un graphique Mekko avec axe % (parfois aussi appelé graphique marimekko ou courbe des coûts 100 % ) est un graphique 100 % en deux dimensions. Comme dans le graphique 100 %, l'axe de valeurs est basé sur des pourcentages, et les hauteurs des colonnes sont affichées par rapport à 100 %. Dans un graphique 100 % ordinaire, il n'y a aucune représentation visuelle des totaux absolus des colonnes, car celles-ci sont adaptées aux hauteurs relatives.

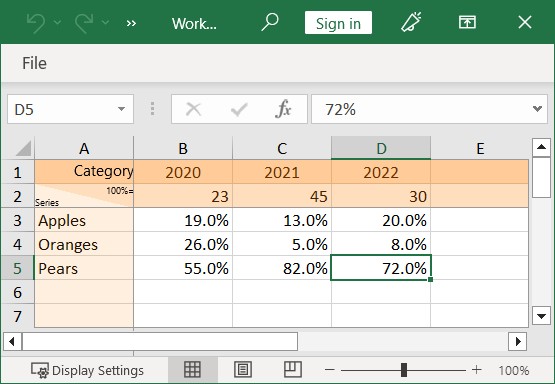

Le graphique Mekko avec axe % complète le graphique 100 % et utilise des largeurs de colonne variables pour représenter les totaux des colonnes. Ainsi, la zone des segments est proportionnelle à la valeur absolue des segments. Comme dans le graphique 100 %, la feuille de données prend par défaut les pourcentages et les valeurs équivalentes en 100 % sont explicitement saisies dans la ligne libellée 100%=. Par exemple, le graphique Mekko ci-dessus résulte de la feuille de données suivante :

Il est également possible de saisir des valeurs absolues dans la feuille de données. Dans ce cas, pour toutes les colonnes dont le total atteint 100 %, vous pouvez laisser la ligne 100%= vide. Pour plus de détails sur la saisie de valeurs relatives ou absolues, consultez la section Valeurs absolues et relatives.

10.2 Graphique Mekko avec unités

Icône dans le menu Éléments:

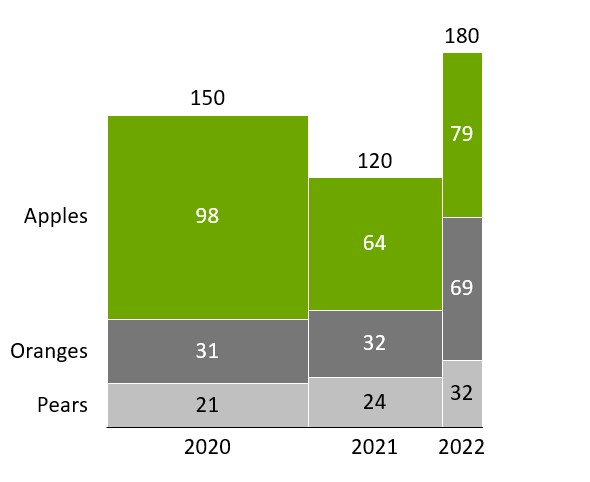

Un graphique Mekko avec unités (parfois aussi appelé graphique du sous-marin ou graphique olympique) est un graphique empilé en deux dimensions. Comme dans un graphique empilé classique, l'axe de valeurs et la feuille de données de ce graphique sont basés sur des valeurs absolues.

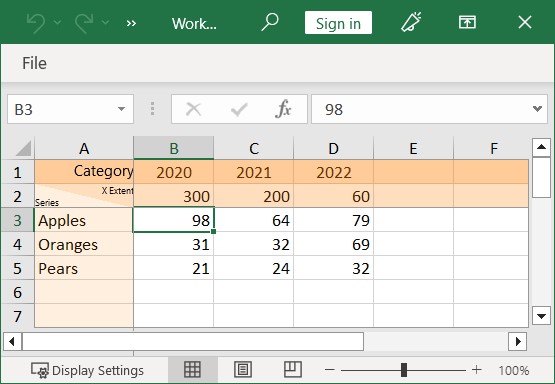

La largeur et la hauteur sont contrôlées de manière complètement indépendante. Les largeurs des colonnes sont saisies dans la ligne X étendue en haut et les hauteurs de segment individuelles sont saisies dans un graphique empilé classique.

10.3 Ligne supérieure

Dans le menu:	Graphique
Élément de menu:

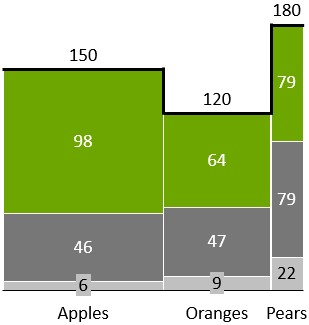

Vous pouvez mettre en surbrillance le contour du graphique Mekko : Cliquez sur le  bouton Ligne supérieure pour ajouter ou supprimer une ligne supérieure en gras.

10.4 Série Autre

Il est possible que vous souhaitiez combiner plusieurs segments représentant de petites parts d'une catégorie en un segment pour « Autre ». Une série « Autre » est alors ajoutée au graphique, en particulier lorsqu'un tel segment, rassemblant des séries plus petites, est présent dans chaque catégorie.

Pour créer une Autre série, sélectionnez tous les segments qui doivent être ajoutés au sous-total, effectuez un clic droit pour ouvrir le menu contextuel et sélectionnez  Aller à une autre série. Une fois la série « Autre » créée, vous pouvez également sélectionner l’un de ses segments et tirer la poignée qui apparaît vers le haut et le bas pour intégrer des segments supplémentaires ou exclure des segments que vous souhaitez à nouveau afficher individuellement.

Vous pouvez également utiliser une série Autre dans les graphiques 100 % et empilés.
